Konstruktion der verschiedenen Säulenordnungen mit dem Instrumentum Architecturae

Auf dem Instrumentum Architecturae dienten die folgenden Linien dazu, die verschiedenen Säulentypen zu konstruieren:

• Linea Toscana,
• Linea Dorica,
• Linea Ionica,
• Linea Corinthia,
• Linea Composita.

Entlang dieser fünf Linien sind Markierungen für die wesentlichen Bestandteile einer Säule angebracht.
Öffnet man den Zirkel soweit, daß die der Säulenhöhe h entsprechende Strecke zwischen den Punkten "Oberkante Gebälk" liegt, so können jeweils bestimmte Strecken abgegriffen werden.

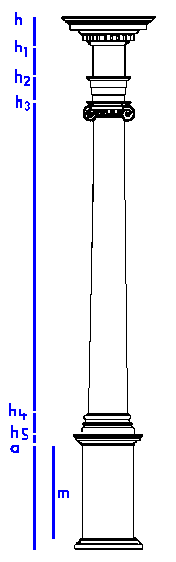

Die blauen Strecken a, m, h, h1, h2, h3, h4, h5 sind die Höhenmaße der wichtigsten Säulenbestandteile. Sie werden vom untersten Punkt der Säule nach oben abgetragen.

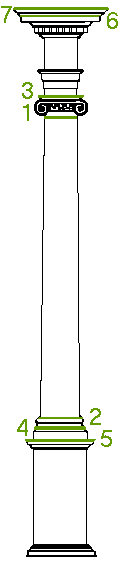

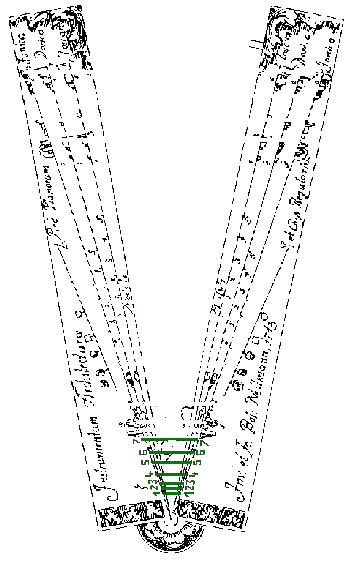

Die grünen Strecken 1, 2, 3, 4, 5, 6, 7 bestimmen den Durchmesser in der jeweiligen Säulenhöhe, die im Bild mit 1, 2, 3, 4, 5, 6, 7 bezeichnet ist.

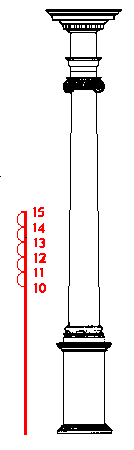

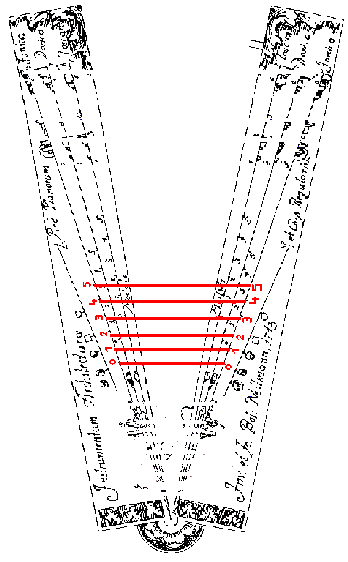

Die roten Strecken geben die Höhenlagen des 10. bis 15. Moduls an. Diese wird ebenfalls von untersten Punkt der Säule angetragen. 1 Modul entspricht dabei dem halben Säulendurchmesser unten am Schaft. Der Punkt "0" auf der Linie bezeichnet die Lage des 10. Moduls, Punkt "1" kennzeichnet das 11. Modul, usw...
