Geradeführung
Inhalt:

Dieser Zirkel ist ein frühes Instrument der Fa. Johann Chr. Lotter.

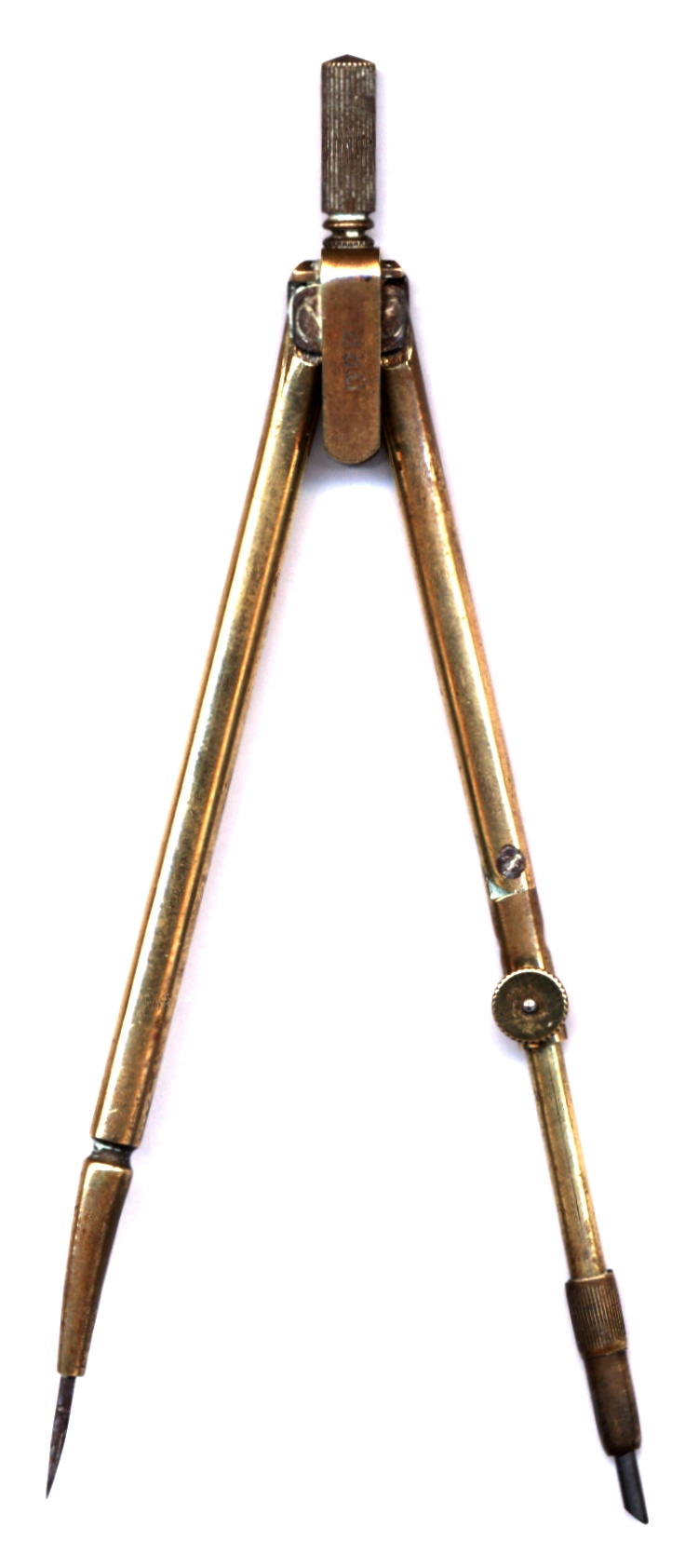

Es handelt sich um einen Einsatzzirkel aus Messing nach dem
Rundsystem mit einem Bleistifteinsatz. Eingraviert ist auf dem Kopf
lediglich D. R. P. (Deutsches Reichspatent).

Dass es sich um einen Zirkel von Lotter handelt, erkennt man an der
Geradeführung des Griffs durch Zahnsegmente, die sich Lotter mit
der Nummer DE254078 hatte patentieren lassen.

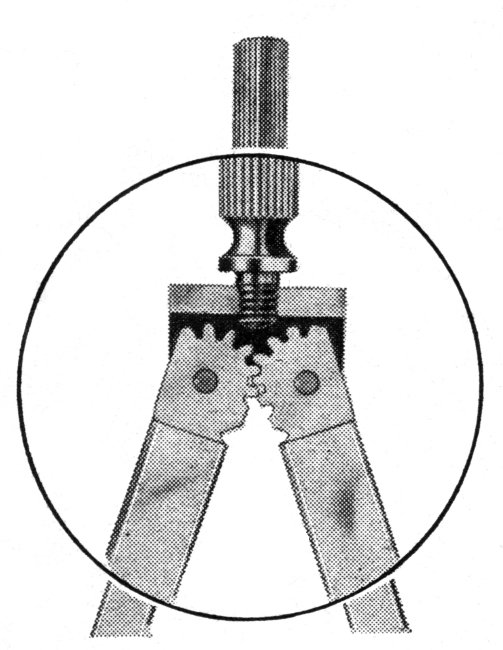

Und so sah sie im Innern aus:


Diese Einrichtung findet sich bei allen Einsatz- und Handzirkeln der Fa. Lotter.
Und sie ist kennzeichnend für diese Firma. Sie schreibt darüber:

„Die Zahnsegmente unserer unübertroffenen Zahnradgeradeführung sind in die Zirkelschenkel eingefräst. Stabilität und Präzision dieser Ausführung ermöglichen es uns, eine Garantie von 10 Jahren für diese Zahnradgeradeführung zu übernehmen. Bitte pflegen Sie diese Zahnradgeradeführung und die Gelenke Ihres Zirkels ab und zu mit einem Tropfen Öl.“

Anfangs produzierte die Firma Zirkel nach dem Rund- und dem Flachsystem,
später nur noch nach dem Flachsystem. Als Materialien dienten Messing und Neusilber.

Anfangs produzierte die Firma Zirkel nach dem Rund- und dem Flachsystem, später nur noch nach dem Flachsystem. Als Materialien dienten Messing und Neusilber.

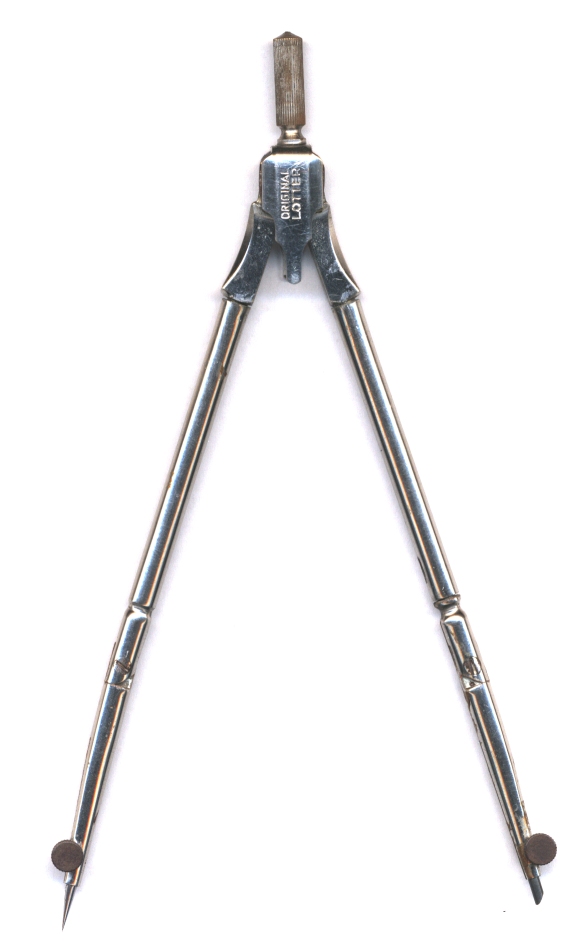

Schulzirkel 1800/10, Rundsystem

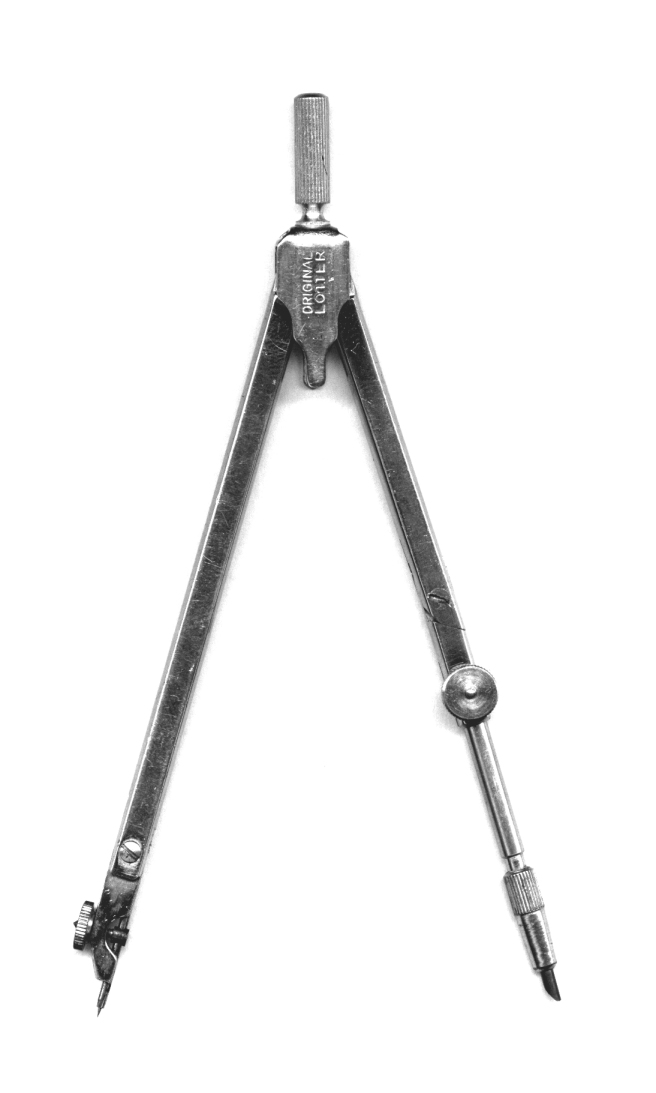

Schulzirkel SA, Flachsystem
