Lotters Ellipsenzirkel

Inhalt:

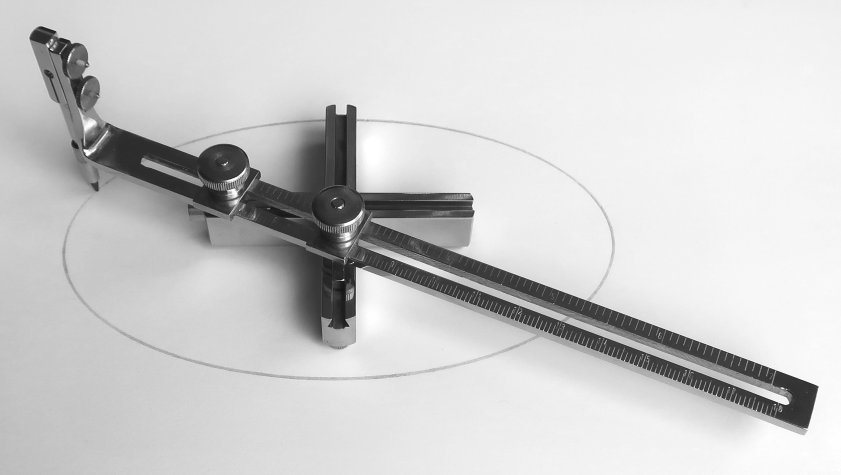

Eine Rarität ist der Ellipsenzirkel von Lotter, der in den 1950er Jahren gebaut wurde. Die Firma bot ihn unter der Bezeichnung Ellypso 1 in einem Kasten an.

Es handelt sich dabei um einen Ellipsenzirkel des Archimedes,  der technisch unmittelbar dem Prinzip der "Papierstreifenkonstruktion " folgt.

Auf den zueinander senkrechten Schienen läuft auf zwei schwalbenschwanzförmigen Zapfen eine Stange, an deren Ende sich ein Bleistift befindet.

Das Instrument wurde als Einsatzzirkel mit Blei- und Ausziehfeder geliefert.

Ellipsenzirkel im Rechnerlexikon.
