Planimeter

Das Planimeter dient zum Ausmessen von Flächeninhalten auf Landkarten, Bauplänen, Diagrammen usw., einfach durch Umfahren ihrer Begrenzungslinien, ihres Randes. Dabei ist es völlig gleichgültig, wie gekrümmt etwa diese Umrandung ist; sie muß lediglich voll und ganz in einem Zuge mit dem Mittelpunkt der Fahrlupe des Gerätes umfahren werden. Volumenbestimmungen sind ebenfalls möglich.

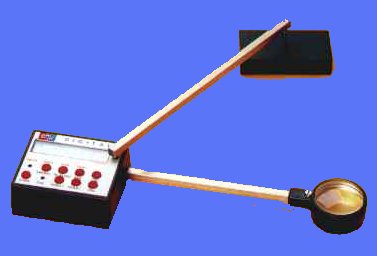

Digitalplanimeter 330 E
Eigenschaften: Nullstellung elektronisch;
elektronische Eichung; Maßstabswahl fest und frei programmierbar von 1:0,01 bis 1:999.900;
Wahl der Maßeinheit; Meter-Zoll-Umschaltung; Meßwert-Addition,-Subtraktion,-Durchschnittswert; Meßwertspeicherung und Datenausgang für PC / Drucker.
Genauigkeit: 0,2 % bei 100 cm²; Auflösung 1 Digit = 0,1cm²
Meßbereich: 40 x 20 cm bis 60 x 10 cm, mit Speicherung (bis 10 m² bei 1:1 )
Unser meist verkauftes Planimeter.

Digital - Rollplanimeter 331
Wie Typ 330 E jedoch mit Rollwagen zum Ermitteln von langen Flächen wie bei Flußläufen, Diagrammen, Straßen usw.
Meßbereich: 110 x 24 cm bis 300 x 9 cm mit Speicherung (bis 10 m² bei 1:1 )
Planimeter mit Rollwagen.

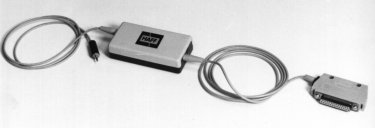

Schnittstelle 322
Zubehör für HAFF Planimeter 330 E u. 331 E zur Datenübertragung an eine serielle Schnittstelle des Computer incl Software für Excel 97 / 8 od. höher.
Schnittstelle für Verbindung zum PC.

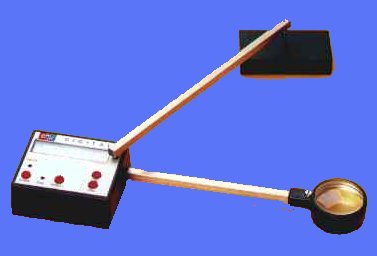

Digitalplanimeter350 E
für M 1:1
Eigenschaften: Nullstellung elektronisch;
Anzeige der Maßeinheit; Meter-Zoll-Umschaltung
Auflösung: 1 Digit = 10 mm²
Genauigkeit: 0,1 % + 1 Digit
Meßbereich: 400 x 200 mm bis 600 x 100 mm
Einfaches Digital-Planimeter.

Planimeter mit Noniusablesung
Planimeter Nr. 313 E Meter- und Zollsystem
Zum Ausmessen von Flächen in verschiedenen Maßstäben bei möglichen Werten der Noniuseinheit von 0,1 bis 0,05 cm².
Maximaler Meßbereich: Flächen von 50x50 cm oder 70 cm Ø, auch kleine Flächen.
Planimeter Nr. 315 E Meter- und Zollsystem
Zum Ausmessen von Flächen in verschiedenen Maßstäben bei möglichen Werten der Noniuseinheit von 0,1 bis 0,05 cm². Maximaler Meßbereich: Flächen von 70x70 cm oder 100 cm Ø, auch kleine Flächen.
Planimeter Nr. 316 E Zollsystem
Zum Ausmessen von Flächen in verschiedenen Maßstäben bei unveränderlichem Wert einer Noniuseinheit von 0,01 sq. in.
Maximaler Meßbereich: Flächen von 40x40 cm oder 58 cm Ø.
Planimeter Nr. 317 E Meter-System
Zum Ausmessen von Flächen in verschiedenen Maßstäben bei unveränderlichem Wert einer Noniuseinheit von 0,1 cm².
Maximaler Meßbereich: Flächen von 50x50 cm oder 70 cm Ø.
Wird anstelle der Fahrlupe ein Fahrstift gewünscht, ist der Bestell-Nr. ein F anzufügen.
Sehr genaue mechanische Planimeter.
