Schraffiergeräte

Beim Schraffieren werden parallele Linien in engem, gleichmäßigem Abstand gezeichnet. Für diesen Zweck wurden Schraffiergeräte entwickelt, bei denen man Richtung und Schrittweite eines Lineals einstellen und durch Tastendruck verschieben kann.

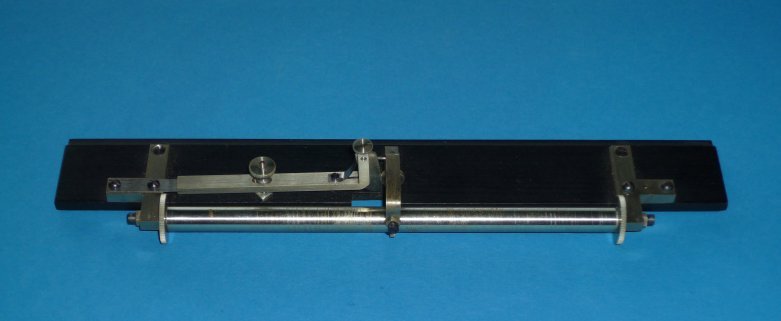

Hersteller: E. O. Richter, Chemnitz
Zeit: 1. Hälfte des 20. Jahrhunderts
Maße: Länge des Lineals 250 mm
Material: Lineal: Holz; Mechanik: Neusilber

Bei diesem Instrument handelt sich um die Weiterentwicklung eines Roll-Lineals. An dem Lineal ist eine Rolle mit Zahnrädern angebracht, die durch Tastendruck bewegt werden kann. Dadurch erreicht man eine Parallelverschiebung des Lineals. Das Schraffierlineal war vor allem für Technische Zeichner und Grafiker gedacht.

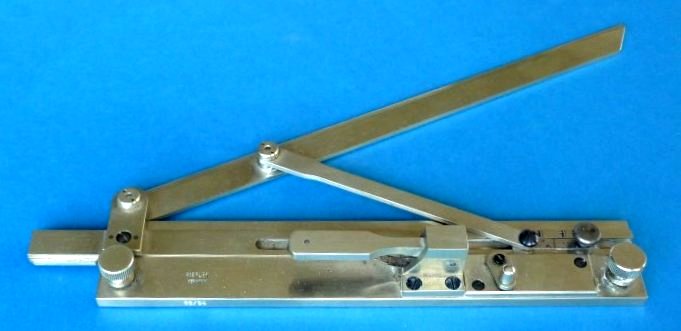

Hersteller: C. Riefler, Nesselwang
Zeit: 1. Hälfte des 20. Jahrhunderts
Maße: Länge des Lineals 215 mm
Material: Neusilber

Das Instrument besitzt ein Lineal mit einstellbarer Neigung gegen die Grundkante des Gerätes. Durch Tastendruck erreicht man eine Prallelverschiebung des Lineals. Die Neigung bestimmt die Schrittweite. Sie beträgt z. B. 1 mm bei 45°. Das Gerät war vor allem für Technische Zeichner und Grafiker gedacht.
Und so funktioniert es!

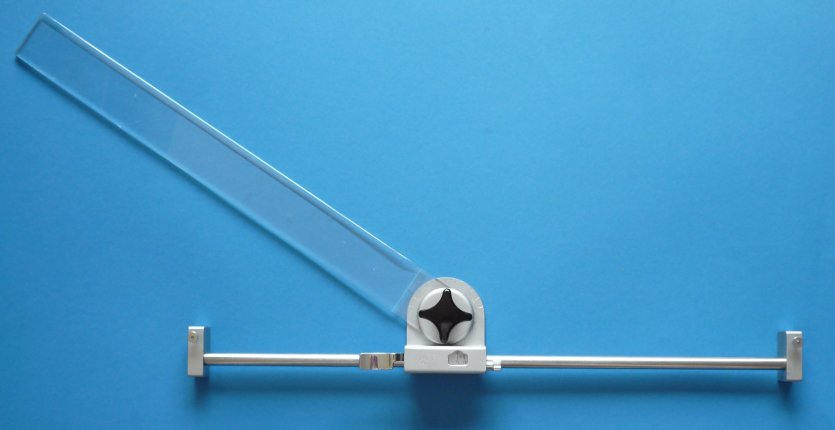

Hersteller: Gebr. Haff, Pfronten
Typ: 706E
Zeit: 1960er Jahre
Maße: Länge des Lineals 400 mm
Material: Körper und Füße: Alu eloxiert;
Lineal: Plexiglas;
Stange: rostfreier Stahl

Die Führungsstange ruht in 2 Füßen mit Nadelspitzen. Das Plexiglaslineal mit Tuschziehkante ist schwenkbar und auswechselbar, Die Klemmvorrichtung gestattet auch die Verwendung anderer Lineale.
Der Strichabstand wird mit einer Stellschraube stufenlos zwischen 0 und 5 mm eingestellt. Die Parallelverschiebung erfolgt durch Drücken der Taste. Ein entsprechendes Gerät ist noch heute lieferbar.
