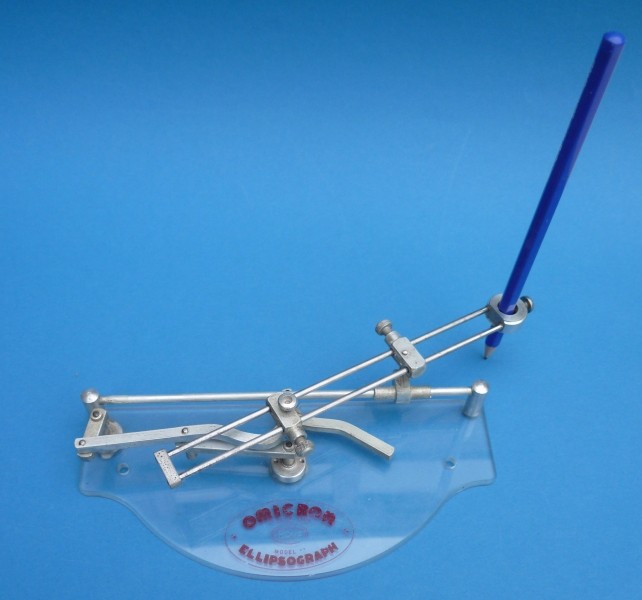

Ellipsograph von Omicron

Dem Ellipsographen der Fa. Omicron liegt die Idee der Papierstreifenkonstruktion zu Grunde. Die Technische Idee beruht neben einer Führungsstange für einen Punkt auf einem Gestänge für die Wanderung des anderen.



Hersteller: Fa. Omicron, Glendale, USA
Typ: Nr. 17
Zeit: 2. Hälfte des 20. Jahrh.
Prinzip: Papierstreifenkonstruktion

Das Stangenpaar mit zwei Reitern und einem Bleistift wird am Bleistift gedreht, so dass der eine Reiter auf einem Rundstab gleitet, während sich der andere Reiter, durch ein Gestänge geführt, senkrecht zum Rundstab bewegt. Dabei wird eine Halbellipse gezeichnet.
